HPC-1512
详情介绍
支持Intel® 8代 Whiskeylake &10代 Cometlake-U处理器
支持SO-DIMM 、支持M-SATA、 M.2 Sata、 M.2 NVME存储

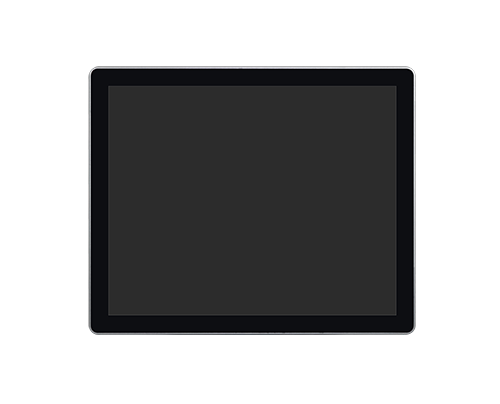

标配15吋高清显示屏，电阻式触摸屏，支持双显
标配双网口，部分配置支持Intel加密TPM2.0，支持8*GPIO
支持1*MINI-PCIE(for WIFI)、1*SIM，支持3G、4G、5G模块

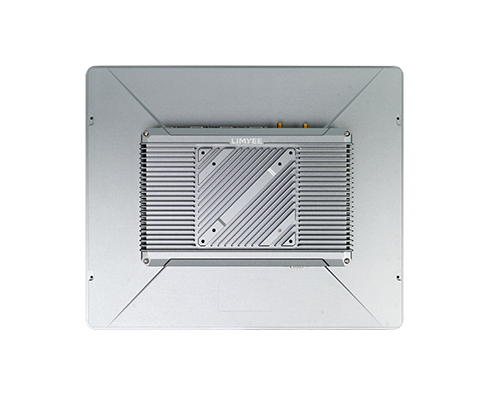

支持VESA支架安装，壁挂式、桌面式安装
9~24V宽压供电，整机无风设计、专利工业造型、美观大方
产品可广泛应用于工业自动化、环境监测、风力发电、3D机器视觉检测等行业
0755-83650405 | 产品型号 | HPC-1512 | 指示灯 | 屏下预留电源、硬盘状态指示灯 | 整机尺寸 | 351x275x61mm |
| 显示屏 | 15 | 喇叭 | 2个 4Ω 3W | 整机重量 | < 3.8kg |
| 触摸屏 | 电阻式触摸屏/电容屏 | 散热方式 | 无风扇 | 整体颜色 | 太空灰色 |
| 分辩率 | 1024*768 | 整机功耗 | <25W（屏7.4W） | 机箱材质 | 铝合金压铸 |
| 亮度 | 300cd/㎡ | 安装方式 | 兼容嵌入式、壁挂式、桌面式 | ||
| 处理器 | Intel Whiskey Lake /Comet Lake系列 i3/ i5/ i7 Processors/Celeron Processors | 图型显示 | CPU 集成 Intel® HD Graphics | ||
| BIOS | AMI BIOS | 网络 | Intel i226V + I219-LM | ||
| 芯片组 | Intel® SOC | 音效 | HS-100B | ||
| 配置类型 | 基础款、GPIO，WiFi、8G、128G | 四网口（6），8G、128G | POE四网口（6），8G、128G | 五串口，WiFi、8G、128G | |
| 内存 | DDR4 2400MHz 8GB | DDR4 2400MHz 8GB | DDR4 2400MHz 8GB | DDR4 2400MHz 8GB | |
| 硬盘 | M.2 2280 Sata 128GB | M.2 2280 Sata 128GB | M.2 2280 Sata 128GB | M.2 2280 Sata 128GB | |
| WiFi | Wireless-AC 3168 | 无 | 无 | Wireless-AC 3168 | |
| 电源板 | ZIC-DB-PWR1 | ZIC-DB-PWR1 | ZIC-DB-PWR1 | ZIC-DB-PWR2 | |
| 上I/O接口 | 1*开机按键（LED） 2*LED（HDD&WiFi） 1*SW，2pin凤凰端子 1*Mic_in 1*Line_out 2*USB2.0端口 1*SIM卡槽 1*8 路 GPIO 2*天线 |
1*开机按键（LED） 2*LED（HDD&WiFi） 1*SW，2pin凤凰端子 1*Mic_in 1*Line_out 2*USB2.0端口 1*SIM卡槽 1*8 路 GPIO 2*天线 4*LAN |
1*开机按键（LED） 2*LED（HDD&WiFi） 1*SW，2pin凤凰端子 1*Mic_in 1*Line_out 2*USB2.0端口 1*SIM卡槽 1*8 路 GPIO 2*天线 4*POE LAN |

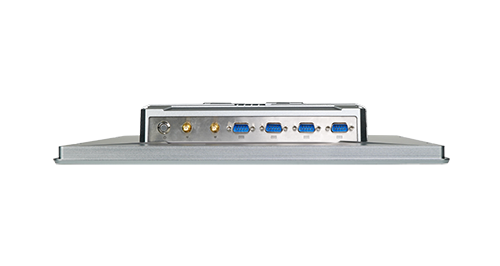

1*开机按键（LED） 2*LED（HDD&WiFi） 1*SW，2pin凤凰端子 1*Mic_in 1*Line_out 2*USB2.0端口 1*SIM卡槽 1*8 路 GPIO 2*天线 3*COM |
|
| 下I/O接口 | 1*LAN 端口 4*USB3.1端口 1*HDMI端口 1*DP端口 2*COM 1*DC IN端口，4pin凤凰端子 1*M3接地螺孔 1*RST按键， 1*REC按键，系统还原 |
2*LAN 端口 4*USB3.1端口 1*HDMI端口 1*DP端口 2*COM 1*DC IN端口，4pin凤凰端子 1*M3接地螺孔 1*RST按键， 1*REC按键，系统还原 |
2*LAN 端口 4*USB3.1端口 1*HDMI端口 1*DP端口 2*COM 1*DC IN端口，4pin凤凰端子 1*M3接地螺孔 1*RST按键， 1*REC按键，系统还原 |
1*LAN 端口 4*USB3.1端口 1*HDMI端口 1*DP端口 2*COM 1*DC IN端口，4pin凤凰端子 1*M3接地螺孔 1*RST按键， 1*REC按键，系统还原 |
|
| 电源 | DC 12V~19V 宽压输入 | DC 12V~19V 宽压输入 | DC 12V~19V 宽压输入 | DC 9V~36V 宽压输入 | |
| 功能 | 支持WiFi、蓝牙，支持 3G/4G/5G 模块，支持无盘启动、网络唤醒、上电开机，可扩展SATA 3.0 2.5 寸 HDD | ||||
| 操作系统 | Windows 7 /Windows 10 /Linux | ||||
| 产品认证 | CCC/CE Fcc RoHS | ||||
|
|
国标 |
参数描述 |
|
EMC |
GB/T 9254.1-2021 信息技术设备的无线电骚扰限值和测量方法 |
辐射骚扰（B）级 传导骚扰（B）级 |
|
GB/T 17618-2015 信息技术设备 抗扰度 限值和测量方法 |
满足接触放电6KV，空气放电12KV的要求 |
|
|
安规 |
GB 4943.1-2011 信息技术设备 安全 第1部分：通用要求 |
接地电阻： ≦0.1Ω 抗电强度： 限定漏电流10mA下，对于Ⅰ类设备,一次电路对机壳耐压≥1.5KV AC或2.2KV DC; 对于Ⅱ类设备,一次电路对机壳耐压≥3.0KV AC或4.3KV DC 绝缘电阻： ≥100MΩ 漏电流： 对地漏电流≤3.5mA |
|
环境 |
GB/T 9813.4-2017 计算机通用规范 第4部分：工业应用微型计算机 GB/T 2423 环境试验 |
工作温度：-10℃～60 ℃ 贮存温度：-20 ℃～70 ℃ 湿热：40 ℃ 95%RH 面板防护等级：IP65 包装中跌落：机器带包装在1米高度，8棱6面跌落各一次 振动：5～5.5Hz,位移25.4mm；5.5～200Hz/加速度1.0g，工作方向；试验持续时间1个周期 冲击：半正弦脉冲，峰值加速度10g，脉冲宽度11ms，工作方向冲击次数3次 噪音：（0 ）dB |
| 产品型号 | 规格描述 | 备注 |
| HPC-1512 | 15吋液晶屏/电阻式触摸屏/8365U/DDR4 8GB/M.2 2280 Sata 128GB/WiFi模块/子卡ZIC-DB-PWRGP ZO010 | |
| HPC-1512 | 15吋液晶屏/电阻式触摸屏/8365U/DDR4 8GB/M.2 2280 Sata 128GB/子卡EIO-4L ZO020/子卡ZIC-DB-PWRGP ZO010 | |
| HPC-1512 | 15吋液晶屏/电阻式触摸屏/8365U/DDR4 8GB/M.2 2280 Sata 128GB/EIO-4LP ZO020/子卡ZIC-DB-PWRGP ZO010 | |
| HPC-1512 | 15吋液晶屏/电阻式触摸屏/8365U/DDR4 8GB/M.2 2280 Sata 128GB/WiFi模块/EIO-RSIO/ZIC-DB-PWR2 |
