ZO-H610T-AIO
详情介绍
支持Intel®12/13代Alder Lake & Raptor Lake Processor
支持双通道SO-DIMM，DDR4 3200MHz ，Max64GB
支持LVDS/EDP+HDMI1+HDMI2+VGA/DP 任意三显同异步(LVDS/EDP 二选一，EDP可支持4K EDP，VGA可选配为DP)
板载1*Intel Realtek 8111H(可选Intel I219LM)千兆网卡
支持2*USB3.2Gen2(10Gbps)+2*USB3.0 Gen1（5Gbps)+ 4*USB2.0
1*M.2 M Key, 支持SATA/PCIE3.0X4 by BOM; 2*SATA3.0 Port
1*M.2 E Key，支持WiFi6/CNVI (可选配新增1个M.2 E key 接口)
DC 19V电源供电
支持系统还原（键盘快捷键）

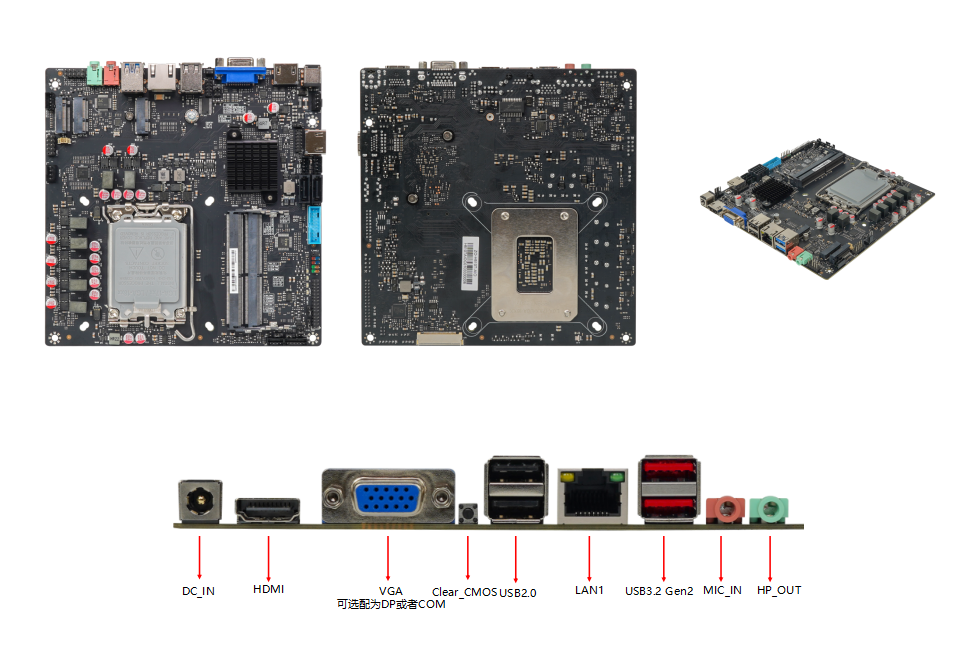

0755-83650405 | 处理器 | Intel®Alder Lake & Raptor Lake Processor | 后置I/O接口 | 1*DC_IN端口 |
| 芯片组 | Intel® H610/B660等 | 1*HDMI端口 | |
| 显示芯片 | Intel® 核芯显卡 | 1*VGA端口(可选配为DP端口或COM口) | |
| 显示输出 | LVDS/EDP+HDMI1+HDMI2+VGA/DP | 1*RST按键 (支持重启和清除CMOS) | |
| 多显支持 | 任意三显同异步 | 2*USB2.0端口 | |
| USB | 2*USB3.2 Gen2 (10Gbps); | 1*LAN1端口 | |
| 2*USB3.0 Gen1 (5Gbps）；4*USB2.0 | 2*USB3.2 Gen2端口 | ||
| 内存 | 2*SO-DIMM DDR4 3200MHz Max64GB | 1*MIC_IN端口 | |
| 音效 | 板载ALC897音频解码控制器； | 1*HP_OUT端口 | |
| 独立功放NS4251 3W@4Ω MAX | 内部I/O插针 | 1*F_AUDIO插针 | |
| 建议客户接3W@4Ω 或 2W@8Ω 的喇叭 | 1*SPEAKER插针 | ||
| 网卡 | 1*Intel Realtek 8111H(可选I219LM)千兆网卡 | 1*F_USB1插针(可扩展2*USB2.0) | |
| 存储 | 1*M.2 M Key,支持支持SATA/PCIE3.0X4 by BOM | 1*CPU_FAN插针 | |
| 2*SATA3.0 Port | 1*BKCL插针 | ||
| 扩展槽 | 1*M.2 E Key，支持WIFI6/CNVI 信号模块扩展； | 1*INVCN插针 | |
| （可以选配新增1个M.2 E key 接口） | 1*LVDS插针（可选配为1*EDP） | ||
| I/O芯片 | IT8613E | 1*F_PANEL插针 | |
| BIOS | AMI BIOS | 1*F_USB3_1插针(可扩展2*USB3.0) | |
| 供电 | DC 19V（建议i3 19V6A电源，i5及以上19V 7.8A电源） | 2*SATA插座 | |
| 散热系统 | 需自配标准115X/17XX散热器 | 2*SATA_PWR插针 | |
| 环境 | 工作：0~60℃; 存储：-20℃~75℃ | 1*HDMI2接口(主板侧面显示接口) | |
| 0% ~ 95% 相对湿度，无冷凝 | 1*TPM插针 | ||
| 主板尺寸 | 170X170mm | 1*SYS_FAN插针 |
ZO-H610T-AIO规格书
CSME
/
3226KB
2025-03-07
